Phương pháp đo chất lượng bơm trám xi măng (phần 2)
Dữ liệu carota của phương pháp CBL:
Đối với phương pháp CBL, dữ liệu carota bao gồm:

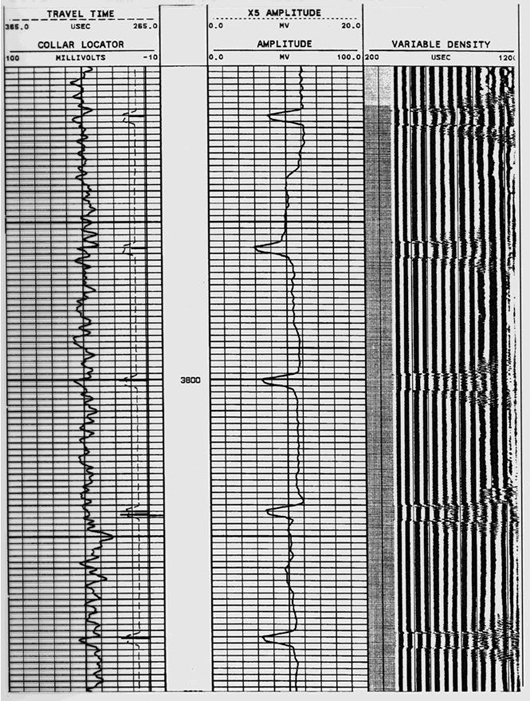

Dạng đường cong:
Đặt ngưỡng = 0.6 ~ 2/3 biên độ sóng Ao trong ống chống tự do Đặt TK = thời gian truyền của sóng đầu E1 trong ống chống. Đặt cửa sổ tính = 1 chu kỳ sóng siêu âm
Biên độ AP và thời gian truyền TP của sóng đầu tiên vượt ngưỡng đối với cả 2 kênh thu . Biên độ AK của sóng tại TK đối với cả 2 kênh thu.
Tc = thời gian ứng với giá trị max về biên độ xét trong cửa sổ của TK Độ suy giảm = (20/D)lg(A/Ao) (đơn vị dB/m)
Trong đó:
A là biên độ đo được
Ao là biên độ đo trong điều kiện ống chống tự do
D là khoảng cách từ cực phát đến cự thu
Dạng VDL (variabe density log): Tô xám phổ sóng thu được theo biên độ đối với kênh T2 sẽ tạo ra bức sóng VDL để đánh
giá trực quan tài liệu đo chất lượng bơm trám xi măng.

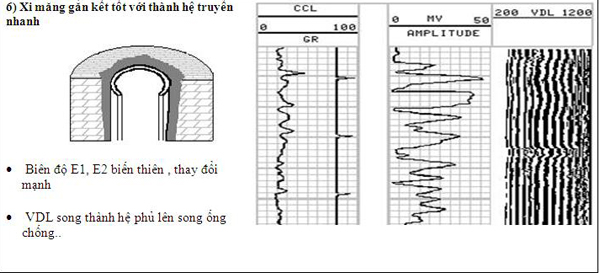

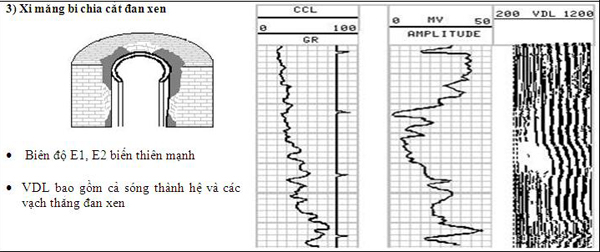

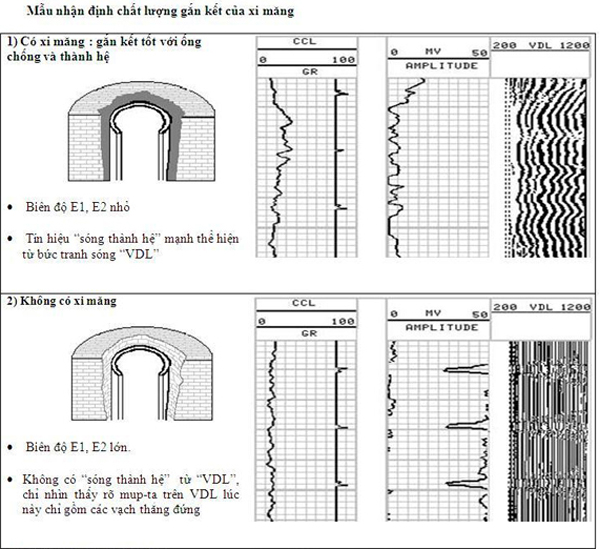

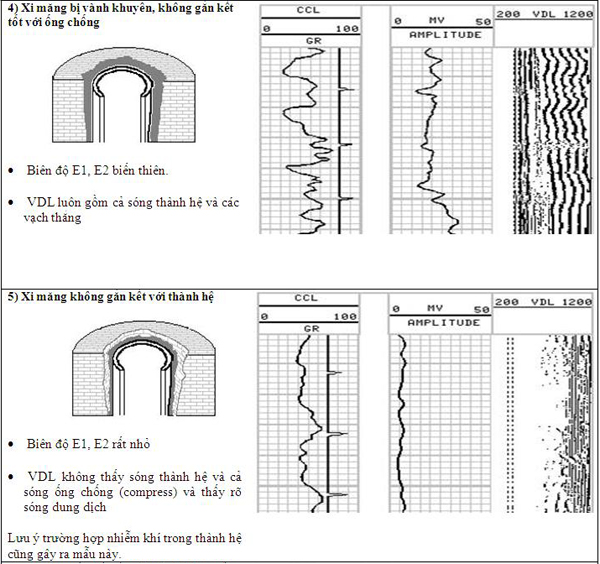

Dưới đây là một vài tài liệu minh họa của phương pháp CBL
Dạng VDL

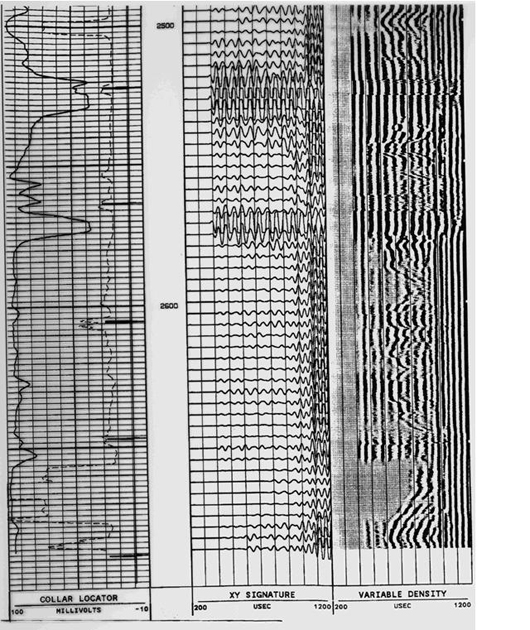

Dạng fullwave:
