Phương pháp đo Địa vật lý giếng khoan bằng thiết bị Memory thả qua cần khoan
P/P MEMORY sẽ giải quyết được yêu cầu đo ĐVLGK ở những giếng có góc nghiêng lớn, những giếng khoan ngang, những giếng phức tạp mà khi đo ĐVLGK bằng cáp không thể thả máy đo xuống đến độ sâu yêu cầu.
Ngoài ra ở những giếng phức tạp, khi đo qua cáp ĐVL có thể xẩy ra tình trạng kẹt máy, kẹt cáp…
THIẾT BỊ MEMORY GỒM CÓ:

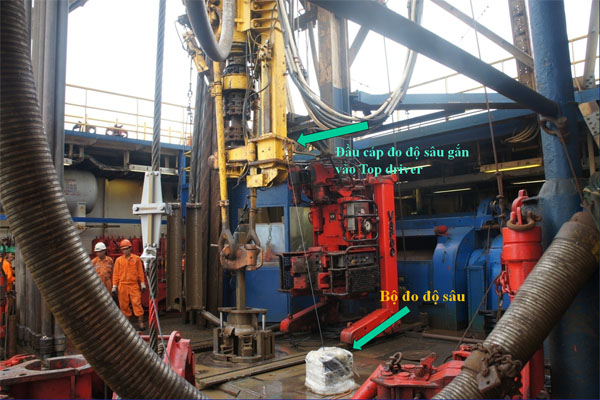

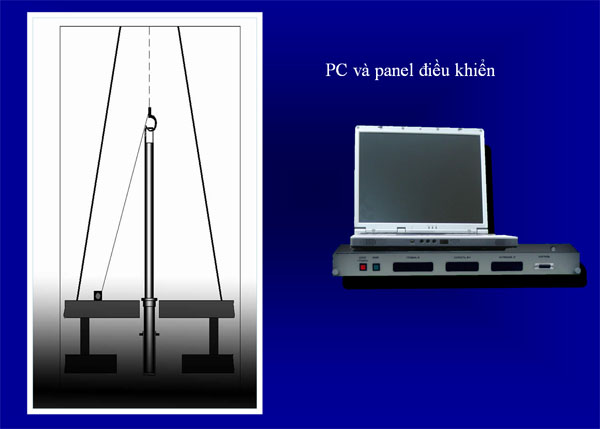

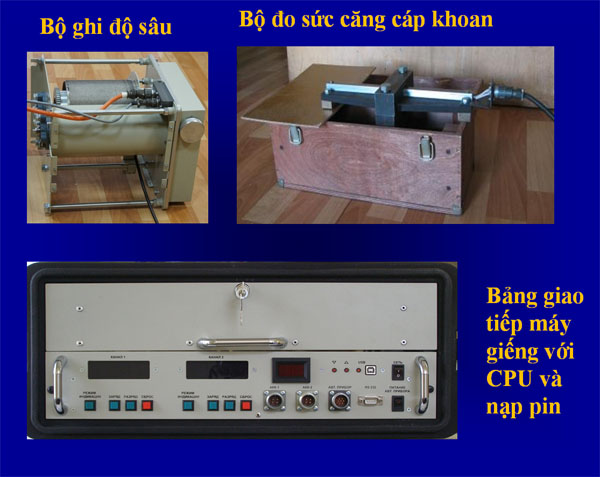

- Thiết bị bề mặt : (Máy tính, bảng giao tiếp giữa máy tính và máy giếng, bộ nạp pin, bộ ghi độ sâu, bộ ghi sức căng cáp khoan)
- Máy giếng.

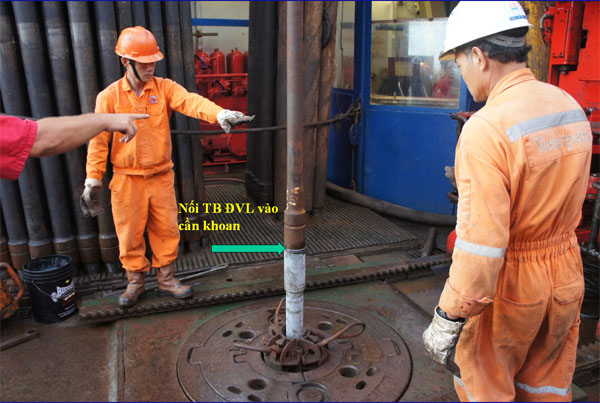

- Đầu nối chuyển tiếp giữa máy giếng và cần khoan.
Đặc điểm, cấu tạo, nguyên lý và phạm vi ứng dụng của thiết bị MEMORY:
- Dữ liệu của các máy giếng đo ghi trên bộ nhớ theo thời gian thực.

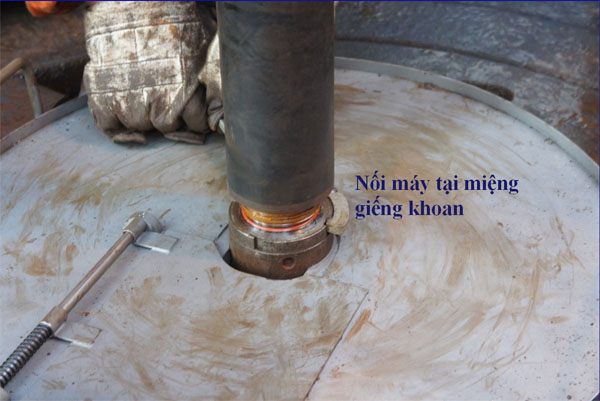

- Có thiết bị chuyên dụng cho phép lắp ráp máy tại đầu giếng (mâm lắp máy).

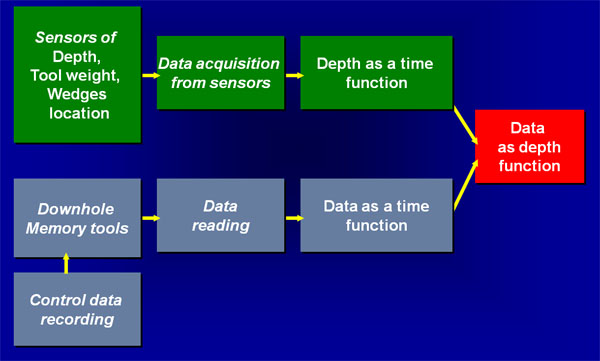

- Có phần mềm cho phép liên kết dữ liệu thời gian - độ sâu.
- Các máy giếng đều hoạt động độc lập với bộ nhớ riêng và khối nguồn riêng biệt, cho phép thiết lập chuỗi máy chỉ phụ thuộc điều kiện đo. Điều này giúp giảm thiểu thời gian đo carota.
- Có khớp nối đặc biệt cho phép lắp ráp chuỗi máy với đầu giếng theo phương thẳng đứng. Khớp nối này có khả năng uốn cong 5 độ giúp máy đi qua được các gờ, hốc trong giếng khoan.
- Dữ liệu được ghi vào bộ nhớ dưới dạng rời rạc theo thời gian nên không mất thông tin.
- Thao tác kiểm tra, chuẩn bị và đọc dữ liệu giữa máy giếng và máy tính bằng cáp chuyên dụng thông qua cổng USB.
- Máy giếng hoạt động nhờ nguồn pin lắp trong máy. Thiết bị sạc pin được kèm theo trạm bề mặt.

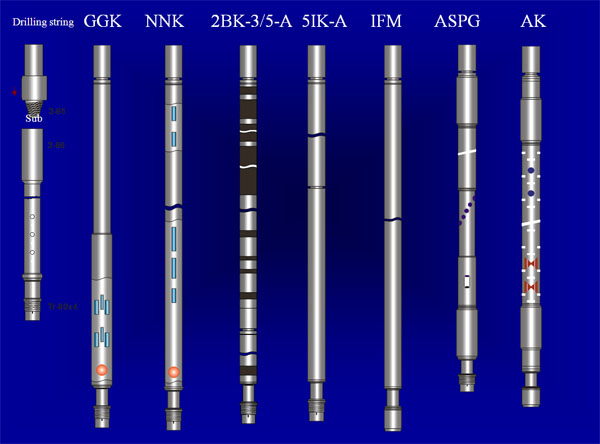

Tổ hợp các phương pháp đo và một số hình ảnh về các thiết bị:
- Phương pháp đo gamma tự nhiên, phổ gamma.
- Phương pháp đo nơtron bù.
- Phương pháp đo độ lệch - phương vị.
- Phương pháp đo cảm ứng đa cực.
- Phương pháp đo đường kính bằng siêu âm.
- Phương pháp đo mật độ.
- Phương pháp đo siêu âm.
- Phương pháp đo điện trở.
- Phương pháp đo nơtron xung.
- Phương pháp đo cộng hưởng từ hạt nhân.

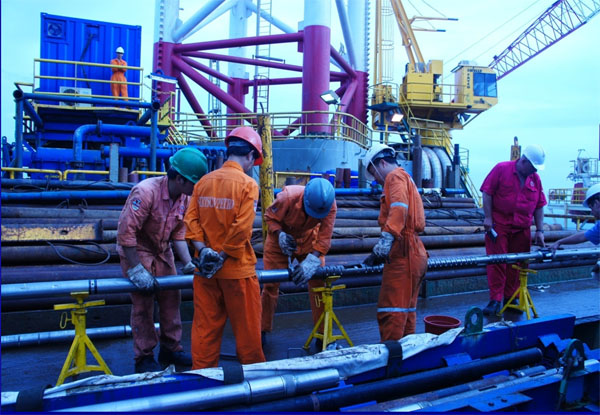

Lắp máy siêu âm chuẩn bị thả vào giếng khoan

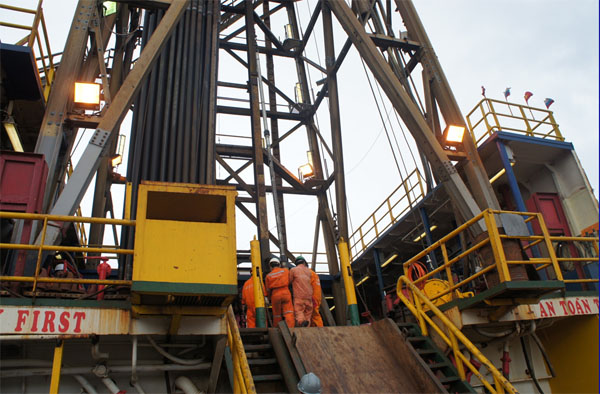

Kéo máy lên giàn khoan
