Hệ thống đánh dấu mét tự động
Quá trình đánh dấu mét tự động:
Toàn bộ thiết bị được lắp đặt trong không gian có mái che và hàng rào che chắn để đảm bảo an toàn. Hai tời được sử dụng trong quá trình đánh dấu mét: Một tời điện dùng để nhả cáp, một tời diezel dùng để quấn cáp.Trên đường đi của cáp ta lắp đặt bộ ổn định cáp (có hệ thống phanh) để kiểm soát sức căng , đồng hồ thủy lực để đo đối chiếu sức căng cáp, hệ thống đo cơ sở có Base = 1mét
của thiết bị đánh dấu mét từ tự động. Hệ thống điều khiển được kết nối với hệ thống đo cơ sở qua hệ thống dây cáp. Encoder đo độ sâu kéo/thả được lắp đặt trên hệ thống đầu tời diesel .

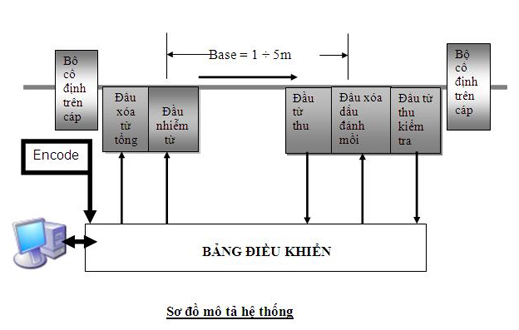

Nguyên lý của của hệ thống đánh dấu mét mới:
1) Hệ thống có Base động từ 1 ÷ 5m.
2) Hệ thống có lắp đặt hệ thống Encoder để độc lập đo độ sâu kiểm tra.
3) Hệ thống lắp đặt thêm đầu thu dấu mét kiểm tra để khẳng định độ tin cậy của hệ thống các dấu mét đã đánh trên cáp.
4) Bảng điều khiển đáp ứng mọi tác vụ hệ thống bao gồm cả các tính năng kiểm tra đánh dấu mét đôi, dấu mét ba; đo và hiển thị độ sâu theo Encoder, theo dấu mét cơ sở và dấu mét thực.
5) Bảng điều khiển cho phép Link với máy tính để có thể điều khiển và ghi lại File dấu mét gốc theo độ sâu.
6 Đầu xóa từ tổng luôn hoạt động ở chế độ MAX và liên tục.
7 Đầu nhiễm từ là một nam châm điện được điều khiển để đánh dấu mét.
8 Đầu thu dấu mét từ hoạt động như đầu từ có thiên từ (hoặc IC hiệu ứng Hall)

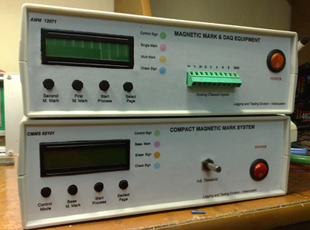

Hệ thống điều khiển được xây dưng trên nền vi điều khiển và chương trình Firmware nên hết sức gọn nhẹ và dễ dàng thay đổi theo yêu cầu của người dùng. Ngoài việc đánh dấu mét tự động, bảng điều khiển với 6 kênh analog dự trữ và chương trình phần mềm cho phép tiến hành đo ghi các phương pháp đơn giản như gamma tự nhiên, CCL...phục vụ cho công tác bắn mìn, đóng vai trò như một trạm đo đơn giản.

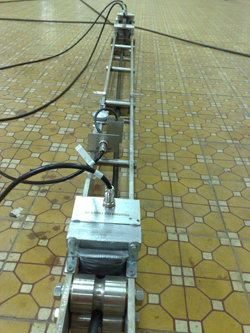

Thiết bị đánh dấu mét từ tự động” có Base = 1m
Chỉ cần sửa đổi phần Firmware trong vi điều khiển, lắp đặt lại hệ thống đo cơ sở với Base = 1 mét thiết bị có thể đưa đi sử dụng tại các giàn khoan trong điều kiện không gian trên giàn khoan bị hạn chế.
